Obrtne glave
|

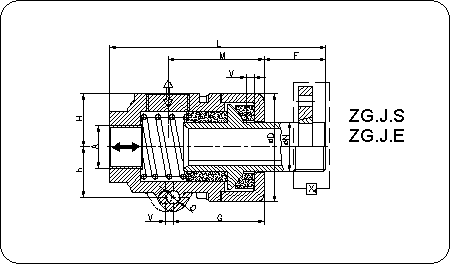

slika 1.
| X3 |
N |
A |
D |
F |
G |
h |
H |
L |
M |
O |
V |
[kg] |
| 1 |
3/4˝ |
R 1/2˝ |
82 |
40 |
72 |
40 |
40 |
145 |
75 |
11 |
7 |
2,4 |
| 1M |
M20x1,5 |
| 2 |
1˝ |
R 3/4˝ |
50 |
155 |
2,5 |
| 2M |
M24x1,5 |
| 3 |
1 1/ 4˝ |
R 1˝ |
108 |
55 |
90 |
50 |
54 |
205 |
100 |
13 |
8 |
5,3 |
| 3M |
M33x2 |
| 4 |
1 1/2˝ |
R 1 1/ 4˝ |
60 |
210 |
5,4 |
| 4M |
M42x2 |
| 5 |
2˝ |
R 1 1/2˝ |
138 |
65 |
100 |
68 |
74 |
250 |
125 |
17 |
10 |
11,9 |
| 5M |
M48x2 |
| 6 |
2 1/2˝ |
R 2˝ |
70 |
260 |
12,3 |
| 6M |
M60x2 |
| 7 |
3˝ |
R 2˝ |
165 |
75 |
115 |
82 |
85 |
275 |
135 |
21 |
10 |
15,8 |
| 7M |
M60x2 |
| 8 |
3 1/2˝ |
R 2˝ |
80 |
285 |
16,6 |
| 8M |
M60x2 |

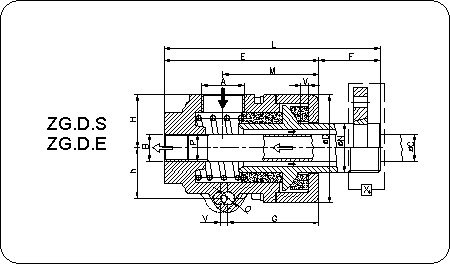

slika
2.
| X3 |
N |
A |
B |
C |
D |
E |
F |
G |
h |
M |
O |
P |
V |
[kg] |
| 1 |
3/4˝ |
R 1/2˝ |
R 1/2˝ |
1/ 4˝ |
82 |
113 |
40 |
72 |
40 |
75 |
11 |
R 1/ 4˝ |
7 |
2,85 |
| 1M |
M20x1,5 |
M16x1,5 |
| 2 |
1˝ |
R 3/4˝ |
R 1/2˝ |
3/8˝ |
50 |
R 3/8˝ |
2,90 |
| 2M |
M24x1,5 |
M20x1,5 |
| 3 |
1 1/ 4˝ |
R 1˝ |
R 1/2˝ |
1/2˝ |
108 |
154 |
55 |
90 |
50 |
100 |
13 |
R 1/2˝ |
8 |
5,8 |
| 3M |
M33x2 |
M20x1,5 |
| 4 |
1 1/2˝ |
R 1 1/ 4˝ |
R 3/4˝ |
3/4˝ |
60 |
R 3/4˝ |
5,9 |
| 4M |
M42x2 |
M24x1,5 |
| 5 |
2˝ |
R 1 1/2˝ |
R 1˝ |
1˝ |
138 |
198 |
65 |
100 |
68 |
125 |
17 |
R 1˝ |
10 |
9,6 |
| 5M |
M48x2 |
M42x2 |
| 6 |
2 1/2˝ |
R 2˝ |
R 1 1/ 4˝ |
1 1/ 4˝ |
70 |
R 1 1/ 4˝ |
9,75 |
| 6M |
M60x2 |
M42x2 |
| 7 |
3˝ |
R 2˝ |
R 1 1/2˝ |
1 1/2˝ |
165 |
213 |
75 |
115 |
82 |
135 |
21 |
R 1 1/2˝ |
10 |
14,7 |
| 7M |
M60x2 |
M48x2 |
| 8 |
3 1/2˝ |
R 2˝ |
R 2˝ |
2˝ |
80 |
R 2˝ |
14,9 |
| 8M |
M60x2 |
M60x2 |

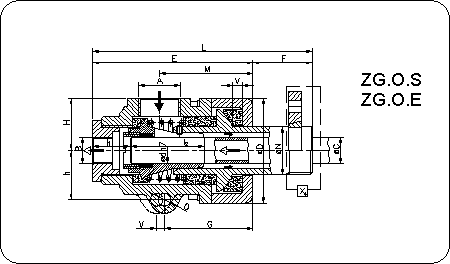

slika
3.
| X3 |
N |
A |
B |
C |
d |
D |
E |
F |
G |
h |
l1 |
l2 |
M |
O |
V |
[kg] |
|
| 1 |
ne proizvodi
se |
| 1M |
| 2 |
1˝ |
R 3/4˝ |
R 1/2˝ |
3/8˝ |
16,5 |
82 |
122 |
50 |
72 |
40 |
22 |
55 |
67 |
11 |
7 |
3,2 |
|
| 2M |
M24x1,5 |
M20x1,5 |
| 3 |
1 1/ 4˝ |
R 1˝ |
R 1/2˝ |
1/2˝ |
20,5 |
108 |
164 |
55 |
90 |
50 |
35 |
80 |
92 |
13 |
8 |
6,3 |
|
| 3M |
M33x2 |
M20x1,5 |
| 4 |
1 1/2˝ |
R 1 1/ 4˝ |
R 3/4˝ |
¾˝ |
26 |
60 |
6,4 |
| 4M |
M42x2 |
M24x1,5 |
| 5 |
2˝ |
R 1 1/2˝ |
R 1˝ |
1˝ |
33 |
138 |
210 |
65 |
100 |
68 |
35 |
100 |
117 |
17 |
10 |
13,2 |
|
| 5M |
M48x2 |
M33x2 |
| 6 |
2 1/2˝ |
R 2˝ |
R 1 1/ 4˝ |
1 1/ 4˝ |
41,5 |
70 |
13,4 |
| 6M |
M60x2 |
M42x2 |
| 7 |
3˝ |
R 2˝ |
R 1 1/2˝ |
1 1/2˝ |
47,5 |
165 |
230 |
75 |
115 |
82 |
40 |
105 |
127 |
21 |
10 |
18,7 |
|
| 7M |
M60x2 |
M48x2 |
| 8 |
3 1/2˝ |
R 2˝ |
R 2˝ |
2˝ |
59,5 |
80 |
19,8 |
| 8M |
M60x2 |
M60x2 |
|
| Namena:
Obrtna glava (ZG) je armatura za vezu cevovoda i obrtnih delova
mašina. Kroz nju može proticati voda, para ili ulje.
Tipovi:
- ZG.J – jednosmerna(sl. 1)
- ZG.D – dvosmerna, sa nepokretnom unutrašnjom
cevi (C)(sl. 2)
- ZG.O – dvosmerna, sa pokretnom
unutrašnjom cevi (C)(sl. 3)
Priključivanje: X4 (sl.
4)
- X4 = 1 – navoj, desni
- X4 = 2 – navoj, levi
- X4 = 3 – prirubnica
-uvek elastičnom vezom
Fiksiranje kućišta (D):
- polugom u otvor (O)
Ugrađeni materijali:
- kućište (D): sivi liv (X2
= S)
nodularni
liv (X2 = E)
- priključna cev (N): nodularni
liv
- zaptivni prstenovi: grafit-teflon
- opruga: nerđajući čelik
Unutrašnja cev (C):
- ne spada u obim isporuke
Ekstra isporuka:
- Na poseban zahtev kupca moguće su i druge varijante isporuke.

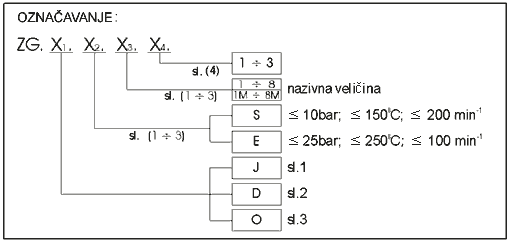

Oznaèavanje: (sl.5)

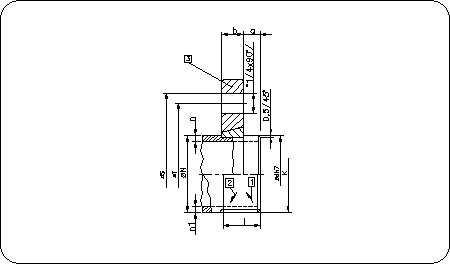

slika 4.
| |
3 |
1 i 2 |
X4
|
|
N |
d |
a |
b |
S |
T |
d1 |
n |
[kg] |
K |
l |
n1 |
| 1 |
3/4˝ |
26,5 |
10 |
10 |
80 |
60 |
11 |
4,0 |
0,33 |
R 3/4˝ |
18 |
3,6 |
| 1M |
| 2 |
1˝ |
32,5 |
10 |
12 |
90 |
65 |
13 |
4,5 |
0,48 |
R 1˝ |
22 |
4,0 |
| 2M |
| 3 |
1 1/4˝ |
41,5 |
12 |
14 |
115 |
80 |
13 |
5,0 |
0,95 |
R 1 1/4˝ |
25 |
4,5 |
| 3M |
| 4 |
1 1/2˝ |
47,5 |
12 |
14 |
120 |
90 |
13 |
5,6 |
1,02 |
R 1 1/2˝ |
28 |
4,5 |
| 4M |
| 5 |
2˝ |
59,5 |
15 |
16 |
145 |
110 |
17 |
6,3 |
1,65 |
R 2˝ |
28 |
5,0 |
| 5M |
| 6 |
2 1/2˝ |
75,5 |
18 |
18 |
165 |
135 |
17 |
7,1 |
2,34 |
R 2 1/2˝ |
30 |
5,6 |
| 6M |
| 7 |
3˝ |
88,5 |
20 |
18 |
180 |
150 |
17 |
6,3 |
2,69 |
R 3˝ |
30 |
5,6 |
| 7M |
| 8 |
3 1/2˝ |
100,5 |
25 |
20 |
190 |
160 |
17 |
6,3 |
3,21 |
R 3 1/2˝ |
35 |
6,3 |
| 8M
|
slika
5.
|
|
